6 أفضل برامج ECAD لتصميم المنتجات الإلكترونية

يوفر برنامج التصميم الإلكتروني بمساعدة الكمبيوتر (ECAD) الكفاءة والسهولة أثناء تصميم المكونات الكهربائية دون حدوث أخطاء.

في هذا العالم الحديث الذي يشهد منافسة كبيرة ، لا يوجد مجال لعدم الكفاءة والأخطاء.

إذا كنت لا تزال تواصل الأساليب اليدوية التقليدية لاستخدام القلم والورق في تصميم مكوناتك الكهربائية ، فقد يستغرق الأمر وقتًا طويلاً لتصنيعها مع زيادة نفقاتك على القوى العاملة والموارد.

أفضل طريقة للقيام بذلك هي أتمتة العملية بمساعدة برنامج ECAD الذي يمكن أن يساعدك في تصميم وتحرير وتجميع ومحاكاة مكوناتك بشكل صحيح ودقيق بحيث يمكن الموافقة على تصميماتك بشكل أسرع.

في النهاية ، يمكنك تصنيع المكونات الكهربائية في أوقات تسليم سريعة وبجودة عالية.

لذا ، دعونا نناقش ماهية برنامج ECAD وكيف يمكن أن يفيدك.

ما هو برنامج ECAD؟

يعد برنامج التصميم الإلكتروني بمساعدة الكمبيوتر (ECAD) أداة لتصميم وتعديل التخطيطات والمخططات ثلاثية الأبعاد وثنائية الأبعاد للدوائر الكهربائية والأنظمة الإلكترونية. يتم استخدامه لإنشاء الدوائر الكهربائية وتجميعها ومحاكاتها وتكوينها.

إنه يختلف قليلاً عن برنامج CAD المستخدم لتصميم مكون أو تجميع معين. من ناحية أخرى ، سيساعدك برنامج ECAD في تصميم نظام إلكتروني كامل يتكون من مكونات مختلفة متصلة ببعضها البعض بمساعدة الدوائر الكهربائية.

مثال: تصميم لوحة الدوائر المطبوعة (PCB) للكمبيوتر باستخدام برنامج ECAD. يقوم المصمم الكهربائي بإنشاء تخطيط ثنائي الفينيل متعدد الكلور من العرض التخطيطي لتصميم الدائرة ويقوم بإنشاء تمثيل ثلاثي الأبعاد لمكون ثنائي الفينيل متعدد الكلور مع النماذج ثلاثية الأبعاد.

يقدم برنامج ECAD قدرات مختلفة ؛ ومن ثم فمن الضروري اختيار البرنامج المناسب لمؤسستك بناءً على متطلباتك المحددة. بعض إمكانيات برنامج ECAD هي:

• رسم تخطيطي لتعريف المكونات الإلكترونية المستخدمة والإشارات التي تربطها
• تتبع التوجيه للكشف عن مسار الاتصالات
• ميزات التخطيط لإنشاء مخطط ثنائي الفينيل متعدد الكلور ووضع المكونات بداخله
• تجميع ثلاثي الأبعاد لإنشاء نموذج ثلاثي الأبعاد لثنائي الفينيل متعدد الكلور يكتشف التداخل داخل النظام ويدير تبديد الحرارة من المكونات الإلكترونية
• أتمتة لتوجيه الآثار تلقائيًا من المكونات الكهربائية
• ميزة الألواح المتعددة لتصميم وتخطيط مركبات ثنائي الفينيل متعدد الكلور مختلفة تعمل معًا كنظام واحد
• فحص القواعد لمقارنة تصميمات ثنائي الفينيل متعدد الكلور مع إرشادات أو قواعد الشركة أو الصناعة وتسليط الضوء على المشكلات التي قد تؤثر على أداء ثنائي الفينيل متعدد الكلور
• تصدير التصنيع لإنتاج مخرجات ECAM لتصنيع طبقات ثنائي الفينيل متعدد الكلور
• ميزات التعاون للمساعدة في التعاون بين أعضاء الفريق في التصميم وإضافة التعليقات وتقديم الملاحظات لتحسين التصميم

هناك العديد من التقنيات الأخرى التي قد تحتاجها لتبادل البيانات والحصول على نتائج خالية من الأخطاء:

• ECAE: يستخدم برنامج الهندسة الكهربائية بمساعدة الكمبيوتر الهندسة التي تم إنتاجها بمساعدة برنامج ECAD لبناء نموذج تحليل ومحاكاة أداء ثنائي الفينيل متعدد الكلور
• ECAM: يستخدم برنامج التصنيع بمساعدة الكمبيوتر عمليات تصدير برامج ECAD ويخلق مسارات أدوات لإنتاج طبقة ثنائي الفينيل متعدد الكلور.

ECAD و MCAD: ما الفرق؟

يستخدم برنامج ECAD بشكل أساسي لإنشاء مكونات إلكترونية ، بينما يستخدم MCAD لتصميم الأجزاء الميكانيكية.

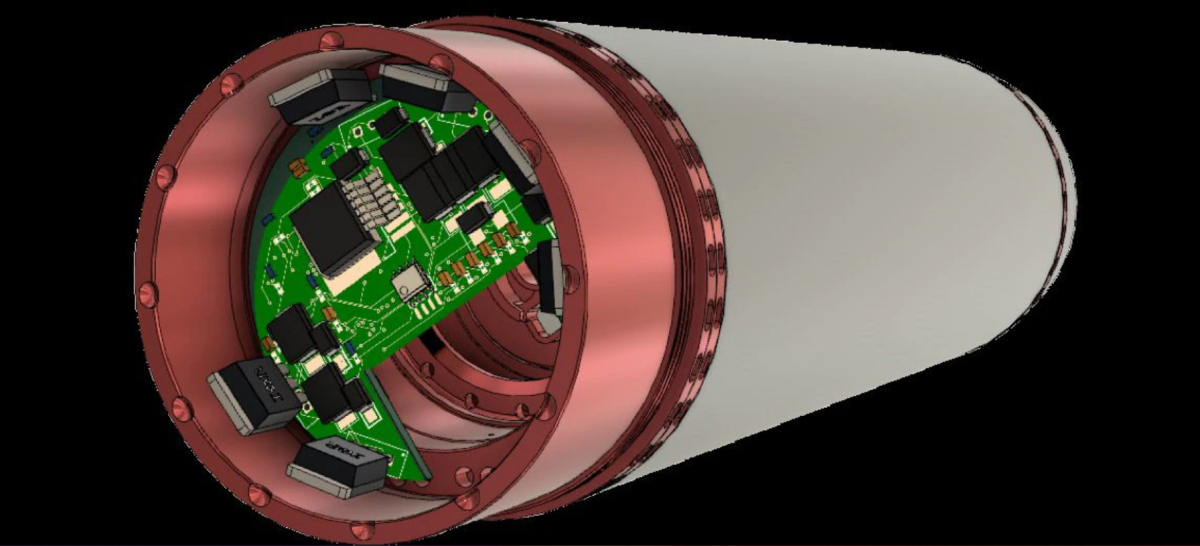

تحتاج بعض المنتجات إلى خصائص ميكانيكية وكهربائية في عالم اليوم المدفوع بالتكنولوجيا. لذلك ، يمكن للفرق الكهربائية والميكانيكية التعاون بشكل مستقل على منصة واحدة وابتكار المكونات وفقًا للمواصفات.

يمكن للفريقين معًا التحقق مما إذا كان تجميع كل مكون يتناسب مع الآخر. هذه فائدة إضافية للمنظمات. قد تحتاج أيضًا إلى إجراء تحليل ثلاثي الأبعاد للمنتجات المُجمَّعة وتصور ما إذا كان كل شيء يسير على ما يرام وفقًا للمتطلبات.

ما هي تطبيقات برنامج ECAD؟

تستخدم العديد من المنظمات ECAD لتلبية احتياجات تصميم وتصنيع المنتجات الكهربائية من خلال تجميع المكونات الإلكترونية. يجد تطبيقات في مجالات مثل:

• تصميم ثنائي الفينيل متعدد الكلور: تحتوي لوحات الدوائر المطبوعة (PCBs) على مكونات كهربائية مختلفة ودوائر كهربائية لتشغيل الأجهزة الإلكترونية. يقوم المصممون الكهربائيون بتحويل المخططات التخطيطية إلى تخطيط ثلاثي الأبعاد عن طريق إضافة كل مكون في الدائرة المطلوبة وتجميعها.
• التوثيق: يجب أن يجتاز المنتج اختبار التحليل للموافقة عليه لمتابعة عملية التصنيع. يقدم برنامج ECAD وثائق مفصلة وفقًا لمعلمات الإدخال والتخطيط للمساعدة في تحليل كل تفاصيل التصميم.
• FEA: يمكن استخدام برنامج ECAD لتحليل العناصر المحدودة (FEA) لإنشاء كائنات ثلاثية الأبعاد من المعلومات ثنائية الأبعاد.

لماذا تحتاج إلى برنامج ECAD؟

يعد تصميم المكونات الإلكترونية في برنامج ECAD أمرًا بسيطًا لأنه يتعامل مع جميع الأعباء بحيث يمكنك الحصول على منتج ممتاز في النهاية. إنه يوفر عليك مواجهة الطرق اليدوية لاستخدام القلم والورق في رسم دائرة كهربائية.

دعنا نلقي نظرة سريعة على فوائد وجود برنامج ECAD في مؤسستك.

تصميم انسيابي

استخدام البرنامج بدلاً من إنشاء دائرة يدويًا يجعل عملية التصميم سهلة. بالإضافة إلى تبسيط العملية ، فإنه ينتج تصميمات عالية الجودة وخالية من الأخطاء في النهاية. ستحصل على الكثير من الأدوات والوظائف المختلفة ، مثل السحب والإفلات ، لتصميم المكونات الخاصة بك. ستتمتع أيضًا بتجربة خالية من المتاعب أثناء الابتكار باستخدام مناظر واقعية ثلاثية الأبعاد.

يوفر الوقت

قد يكون التصميم من نقطة الصفر أمرًا صعبًا ويستغرق وقتًا طويلاً. يقدم برنامج ECAD العديد من المكونات المبنية مسبقًا والتي يمكنك استخدامها مباشرة في تصميمك من خلال تحديد متطلبات التصميم والمعلمات الأساسية. تتيح لك الكثير من الخيارات في البرنامج التفكير بسرعة والتصرف بسرعة. وبالتالي ، عندما توفر الوقت في التصميم ، فسوف يساعد ذلك في زيادة إنتاجيتك.

يحسن أداء المنتج

إنشاء المكون وتجميعه في النموذج ليس الخطوة الأخيرة في عملية التصميم الخاصة بك. يجب أن يمر المنتج بإجراءات الاختبار للتحقق من التدفق الصحيح للكهرباء في جميع أنحاء الدائرة.

يستغرق الاختبار اليدوي وقتًا طويلاً. بفضل برنامج ECAD الذي يمكن أن يساعدك في اختبار منتجك بسهولة دون أي متاعب. وبالتالي ، يمكنك تحسين جودة المنتج عن طريق تصحيح المشكلات في البرنامج بسرعة قبل إنهاء المستند للتصنيع.

الشفافية

يوفر برنامج ECAD رؤية كاملة لمنتجك من خلال الحفاظ على شفافية كل مكون بناءً على المادة واللون وما إلى ذلك. يتيح لك التصور ثلاثي الأبعاد للمنتج فحص المنتج من كل زاوية للتحقق من التصميم والتفاصيل الدقيقة لاكتشاف الأخطاء ، إذا أي.

فعاله من حيث التكلفه

من العصف الذهني إلى تصنيع منتج نهائي يتطلب الكثير من القوى العاملة والآلات والتكلفة. ومع ذلك ، فإن استخدام برنامج ECAD يوفر الكثير من المال والجهد. يحفظ برنامج ECAD مواردك من خلال إنتاج تصميم خالٍ من الأخطاء يمكن أن ينتقل مباشرة إلى مرحلة الإنتاج دون تغييرات كبيرة.

لذلك ، إذا كنت ترغب في الاستفادة من هذه الفوائد وتبحث عن برنامج ECAD جيد ، فإليك بعض الخيارات التي يمكنك وضعها في الاعتبار.

ألتيوم سيركويت ميكر

حوّل فكرتك الفريدة إلى حقيقة باستخدام أداة تصميم Altium. Altium CircuitMaker هو برنامج تخطيطي مصمم لك لتصميم المنتجات الإلكترونية. يساعدك محركه القوي وواجهته المبسطة على التصميم بشكل أفضل دون أي مشاكل.

يوفر لك Altium حرية إنشاء منتجات إلكترونية بمرونة مع 16 طبقة مستوية و 16 إشارة وقيود صفرية على الأبعاد. تحتوي مكتبة المجتمع الخاصة بها على مئات المكونات وقاعدة بيانات Octopart الرائعة لدعمها جميعًا.

الآن ، أصبح وضع المكونات في تصميماتك أمرًا سهلاً للغاية ؛ فقط ابحث في رقم جزء الشركة المصنعة أو معلمات التصميم من المكتبة للحصول على المكون الدقيق. إذا لم تجد المكون الذي تحتاجه ، فقم بإضافة أجزاء ومكونات التصميم الخاصة بك إلى مكتبة المجتمع.

عندما تكمل تصميمك ، يمكنك مشاركته مع فريقك أو مجتمعك أو مع مؤلفين محددين من اختيارك. سيساعدك هذا على فهم أفضل ويعطيك فكرة واضحة أثناء تعاونك مع فريقك فيما يتعلق بالتصميم.

يمكن للآخرين استخدام Altium كقاعدة لبناء شيء جديد أو إضافة بعض الميزات إلى المنتج. كما أنه يوفر المظهر ثلاثي الأبعاد الأصلي لمنتجك ، وتوجيه Push-N-Shove ، ومحرر تخطيطي متعدد الأوراق ، وجهاز توجيه آلي طوبولوجي ، ومخرجات مصدق عليها من قبل DFM / DRC.

قم بتنزيل برنامج ECAD المجاني هذا لتصميم منتجك الرائع والاستمتاع ببساطته.

فيوجن 360

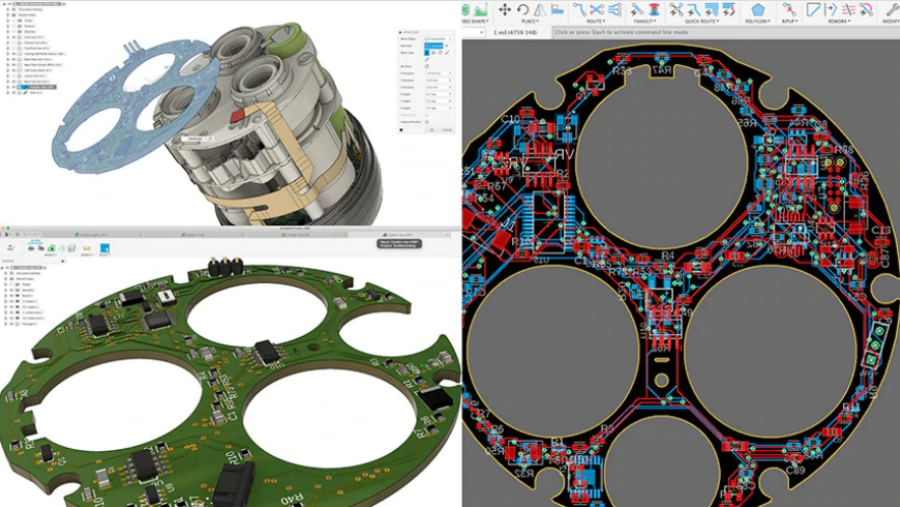

املأ الفراغ بين برامج MCAD و ECAD التقليدية باستخدام Fusion 360. سيساعدك هذا على تصميم منتج كامل بخصائص ميكانيكية وكهربائية. يتيح Fusion 360 للمصممين العمل في نفس المشروع بشكل مستقل ضمن نفس منصة التصميم.

ليست هناك حاجة لدمج برامج الجهات الخارجية أو تبادل أو ترجمة أو تصدير أي ملفات إذا كنت تستخدم Fusion 360. فهو يوفر حلاً كاملاً لإدارة البيانات وإدارة التصميم الميكانيكي وتصميم ثنائي الفينيل متعدد الكلور. يمكنك أيضًا التعاون مع فرقك لفهم المشكلة بشكل أفضل والعمل عليها لإكمال المشروع في الوقت المحدد.

يوفر النظام الأساسي مجموعة بيانات واحدة وبيانات ثلاثية الأبعاد من ثنائي الفينيل متعدد الكلور ، بما في ذلك المواد الأساسية والمكونات ونحاس اللوحة والمزيد بحيث يمكنك التحقق من برنامج MCAD والتحقق من صحته وتحليله لتلبية مواصفات المنتج. بالإضافة إلى ذلك ، فإن دمج برامج ECAD و MCAD سيمنحك أدوات إلكترونية للمحاكاة ، والخطط ، والتصنيع ، والإدارة ، وما إلى ذلك ، وأدوات التصميم ثلاثية الأبعاد للرسم ، وتكامل ثنائي الفينيل متعدد الكلور ، والصفائح المعدنية ، والتجمعات ، والمزيد.

باستخدام Fusion 360 ، يمكنك إجراء محاكاة حرارية لثنائي الفينيل متعدد الكلور بكفاءة في المراحل المبكرة. بالإضافة إلى ذلك ، قم بتوصيل إدارة المنتج بالكامل من النظام الأساسي المستند إلى مجموعة النظراء. يمكنك أيضًا الحصول على وظائف متقدمة مثل التصميم التوليدي ، والتداخل ، والتصنيع الإضافي ، والتشغيل الآلي ، والتصنيع ، واكتشاف الامتدادات إذا كانت تعمل بسلاسة.

تبدأ خططهم من 42 دولارًا في الشهر إلى 987 دولارًا لكل 3 سنوات. كما أنها توفر ضمانًا لاسترداد الأموال لمدة 30 يومًا حتى تتمكن من تحديد ما إذا كانت الأداة مناسبة لاحتياجاتك أم لا.

كريو

قم بإنشاء وابتكار منتجات واقعية من خيالك باستخدام برنامج Creo. يساعدك حل CAD ثلاثي الأبعاد هذا على إنشاء منتجات أفضل والجمع بين وظائفه المثبتة والقوية باستخدام تقنيات جديدة ، مثل الواقع المعزز والتصنيع الإضافي والمحاكاة والتصميم التوليدي والمزيد.

تتيح لك Creo تصميم منتجات عالية الجودة من خلال الأدوات التحويلية لاكتساب حصة في السوق وميزة تنافسية. يقدم العديد من الإمكانات في مجالات مختلفة ، من التصميم الميكانيكي إلى المكونات الإلكترونية.

من التصميم إلى المنتج النهائي والتشابك إلى المحاكاة ، يساعدك Creo في كل خطوة من خلال واجهته سهلة الفهم. تقدم Creo أحدث الميزات لكل تصميم تقوم بإنشائه وتقدم تقنيات للعالم المتطور.

تقدم Creo حزمًا متنوعة من خلال فهم احتياجات عملك. سعر الباقة يبدأ من 2480 دولار. اشترك الآن وابدأ في تصميم المنتجات الإلكترونية من الصفر. كما يقدم لك نسخة تجريبية مجانية.

اعمال صعبة

يبحث المهندسون والمصممين دائمًا عن أفضل الحلول والأدوات لتطوير منتجات عالية الجودة ، وتعتبر SOLIDWORKS أداة ممتازة. يساعدك على تصميم منتجات رائعة للتسويق وتلبية متطلبات العملاء.

سواء كان لديك مكون بسيط للتصميم أو معقد ، يمكنك إكمال منتجك في الموعد النهائي بسرعة ودقة. كما يوفر فحوصات التصنيع وأدوات التقدير للتحضير لإنتاج وتكلفة المنتج.

يسهل التفاعل والتعاون مع أعضاء الفريق وأصحاب المصلحة باستخدام أدوات إدارة البيانات والحلول المتصلة بالسحابة. بالإضافة إلى ذلك ، ستساعدك أدوات التحليل في التخلص من الأخطاء في تصميمك ، ويمكنك الوصول إلى البيانات من أي متصفح بغض النظر عن موقعك.

يوفر SOLIDWORKS واجهة بديهية للتصميم ، ويمكنك دمج مخططاتك الكهربائية مع النماذج ثلاثية الأبعاد. يمنعك من تنفيذ الإجراءات المتكررة أثناء تطوير المخططات. ستحصل على قاعدة بيانات مشتركة لـ ECAD و MCAD للاتساق وتوفير الوقت أثناء التوثيق.

اجعل منتجاتك الإلكترونية تنبض بالحياة مع هذا البرنامج. جربه مجانًا واستكشف كيف يجعل عملية التصميم خالية من المتاعب.

nanoCAD

nanoCAD هي عبارة عن منصة CAD حديثة تمنح المصممين والمهندسين القدرات لتصميم نماذج ثلاثية الأبعاد ومكونات إلكترونية. يمكنك إنشاء تصميمات واقعية من البسيط إلى المعقد بمساعدة العديد من الأدوات والميزات التي ستحصل عليها في إطار هذا البرنامج.

يعمل nanoCAD بتنسيق DWG دون الحاجة إلى التحويل والترجمة. يمكنك بسهولة تطوير تطبيقات CAD وفقًا لحاجتك باستخدام Open API. بالإضافة إلى ذلك ، يمكنك دمج العمليات الحسابية ورسومات الارتباط وأتمتة أنشطة التصميم مع قواعد البيانات الخارجية.

تدعم واجهة برمجة تطبيقات nanoCAD C و C ++ و .NET و VBscript وبرمجة الأوامر و JavaScript و LISP و COM. كما أنه يوفر واجهة مألوفة بحيث تشعر وكأنك في المنزل أثناء الاهتمام بتصميم المكون. سواء كنت تصمم مكونًا إلكترونيًا أو منتجًا ، يمكنك الحصول على السرعة التي ترغب فيها لزيادة إنتاجيتك.

اختر خطة تلبي احتياجاتك بسعر يبدأ من 200 دولار في السنة. يمكنك أيضًا الحصول على نسخة تجريبية مجانية من جميع الوحدات.

IntelliCAD

احصل على واحدة من أفضل منصات تطوير CAD - IntelliCAD التي تأتي مع حلول برمجية احترافية لتصميم منتجات عالية الجودة. يسمح لك بالتركيز على الأشياء الأساسية ، أي الحلول الرأسية لمنتج عميلك.

يقدم واجهات برمجة تطبيقات شاملة بلغات مختلفة بحيث يمكن للمطورين إنشاء تطبيقات مخصصة وحلول عمودية وكائنات مخصصة. يتضمن IntelliCAD العديد من الميزات لمساعدتك في التصميم بسهولة وتحسين أداء منتجك النهائي.

يمكنك استيراد ملفات pdf وملفات النقاط مثل ملفات .txt و. csv. أصبح إدخال الكتل الديناميكية أمرًا سهلاً الآن ؛ فقط اضغط على Ctrl لإدراج النقاط المحددة بواسطة معلماتها بشكل مستمر. ستحصل أيضًا على ميزة تحرير لخلايا الجدول التي تدعم أنماط الخلايا والجدول.

علاوة على ذلك ، يجعل الأمر clone من السهل تكرار الكيانات بسرعة. بالإضافة إلى ذلك ، يمكنك تخصيص خيار انتقال العرض لتوفير رسم متحرك بسيط بين عرض الدوران والتحريك وعرض التغييرات والتكبير / التصغير. ستحصل أيضًا على ميزات مثل المجموعات واستيراد ملفات الأشكال والخرائط الجغرافية وتخطيطات الرسم المتعددة وتحرير كيانات الصفيف والمزيد.

استنتاج

يأتي برنامج ECAD مزودًا بقدرات لمساعدتك في تصميم وتجميع ومحاكاة الدوائر الكهربائية والمكونات الخاصة بك بكفاءة وسهولة دون أخطاء. كما أنه يوفر لك الوقت والموارد مع زيادة إنتاجيتك حتى تتمكن من تقديم منتجات نهائية عالية الجودة في الوقت المحدد.

وبالتالي ، اختر برنامج ECAD المناسب بناءً على متطلباتك من القائمة أعلاه وصمم مكوناتك الكهربائية بكفاءة.
